Блоки живлення, зняті з виробництва
|
|
| |
|
Весна красна квітами, а блок живлення роботою.
Народна перетворювальна мудрість |
|
|
|
|
| Выпрямители для гальванических ванн BVP в металлическом корпусе со встроенными счетчиком ампер-часов |
| Максимальная выходная мощность до 1500 Вт, плавная регулировка тока и напряжения, цифровая индикация, два встроенных счетчика ампер-часов, металлический корпус,
масса - 3.5 кг. |
| 1. Призначення: |
 Знято з виробництва!
Заміна - BVP TBR Выпрямитель гальванический BVP в металлическом корпусе со встроенными счетчиками ампер-часов предназначен для обеспечения стабильным питающим напряжением и током всевозможное
электронное оборудование. Наличие встроенных счетчиков ампер-часов с возможностью дозировки электричества ориентировано, в первую очередь, на электропитание гальванических ванн.
Встроенный в блок питания счетчик ампер-часов состоит из двух работающих одновременно счетчиков: накопительного: от 0.01 до 999999.99 А/ч и дневного: от 0.01 до 999.99 А/ч.
Дневной счетчик может работать как накопительный, так и как счетчик-дозатор. В дозаторе ампер-часов обратный счет идет от стартового значения до нуля, при достижении нулевого
значения происходит подача звукового сигнала и, в зависимости от выбранного режима: - продолжение протекание выходного заданного тока; - снижение выходного тока до 10% от
заданного лимита тока; - отключение выходного тока. Дневной счетчик ампер-часов может быть использован для определения интервала между дозировками добавок в гальванической
ванне. |
2. Основні технічні характеристики:
| Вхідна напруга | від 200 до 260 В, 50 Гц |
| Максимальна вихідна потужність | 1500 Вт |
| Максимальна споживана потужність (при напрузі 230 В) | не більше 1800 Вт |
| Коефіцієнт корисної дії (ККД) | не менше 85 % |
| Органи керування на передній панелі | 4 переменных резистора, 2 кнопки и 2 тумблера |
| Вихідна регульована напруга | модель BVP 15V 100A AHM: от 1 до 15 В
модель BVP 30V 50A AHM: от 1 до 30 В |
| Вихідний регульований струм | модель BVP 15V 100A AHM: от 1 до 100 А
модель BVP 30V 50A AHM: от 0.5 до 50 A |
| Індикація вихідних параметрів | три 3-х разрядных семисегментных индикатора |
Перехід із режиму стабілізації напруги в струм
і назад в залежності від параметру навантаження | автоматичне |
| Індикація режимів робіт | режим стабілізації напруги - світлодіод зеленого кольору, стабілізації струму - червоного |
| Потребляемая мощность на холостом ходу | не більше 18 Вт |
Диапазон регулировки счетчиков ампер-часов:
1) Накопительный счетчик:
от 0.01 до 999999.99 А/ч с индикацией трех старших значащих разрядов, и возможностью просмотра младших разрядов.
2) дневной счетчик:
от 0.01 до 999.99 А/ч с индикацией трех старших значащих разрядов. Разделительный знак - отделяет ампер-часы. Дневной счетчик может работать как
накопительный, так и как счетчик-дозатор. В дозаторе ампер-часов обратный счет идет от стартового значения до нуля, при достижении нулевого значения
происходит подача звукового сигнала и, в зависимости от выбранного режима:
- продолжение протекание выходного заданного тока;
- снижение выходного тока до 10% от заданного лимита тока;
- отключение выходного тока.
Дневной счетчик ампер-часов может быть использован для определения интервала между дозировками добавок в гальванической ванне. |
| Основна похибка установки і відображення величини вихідної напруги джерела | 1.5% U вых +/- одна градация младшего разряда |
| Основная погрешность установки и отображения величины выходного тока источника | 2.5% I вых +/- одна градации младшего разряда |
| Основная погрешность установки и отображения значений счетчика ампер-часов | 3.0% от выходного значения +/- одна градации младшего разряда |
| Пульсации выходного напряжения источника в режиме стабилизации напряжения при нагрузке 0.9 I max не превышают | 1.5% эффективного значения от выходного напряжения |
| Пульсации выходного тока источника в режиме стабилизации тока при напряжении на нагрузке 0.9 U max не превышают | 2.5% эффективного значения от выходного тока |
| Электрическая изоляция между любым из контактов сетевого шнура и корпусом прибора при закороченных на корпус выходных клеммах выдерживает без пробоя испытательное напряжение | 1500 В эффективного значения |
| Захист від стрибків вхідної напруги, перевантажень, перегріву, коротких замикань | автоматичне |
| Охолодження | примусове повітряне |
| Діапазон робочих температур | від + 5°C до + 40°C |
| Режим роботи | цілодобово |
| Габаритні розміри, Ш х В х Г | 275 х 115 х 260 мм |
| Маса джерела живлення | 3.5 кг |
|
3. Інструкції користувача:
|
| 4. Гарантия на источник питания BVP Ampere - 24 месяца |
5. Статті:
|

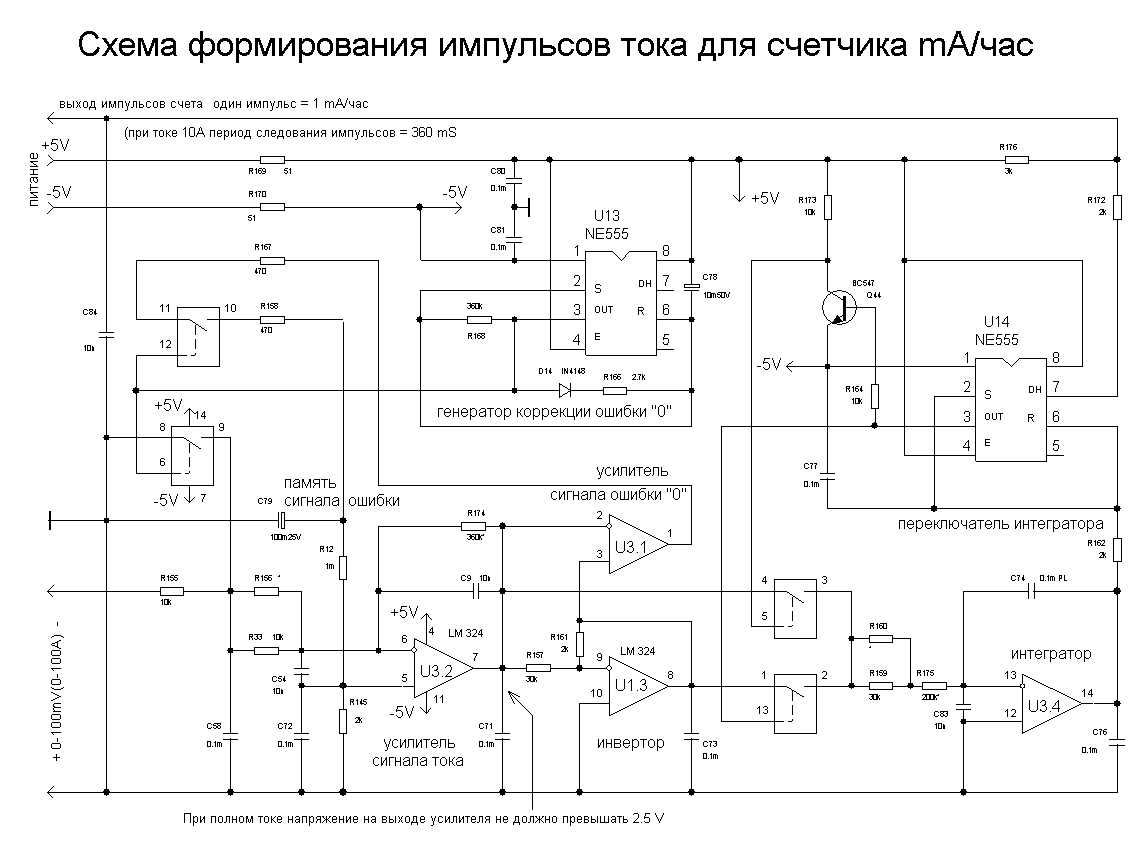

6. Схеми:
| 7. Відгуки (1):
Денис В. Щипкович, Уфа про джерело живлення BVP Ampere 15V 100A: |
Купил в сентябре 2010 года блок питания BVP-15V/100A со счётчиком ампер-часов. Сделал вывод - счетчик ампер-часов + бипер вещь полезная. И хотя,
конечно, можно и без него, но когда крутишься как белка в колесе потерять контроль над процессом очень легко, а этот пронзительный писк сразу встряхивает память. Кстати... В процессе работы появилась еще одна мысль - хотя бы 5 кнопок пользовательских предустановок на передней панельке очень бы пригодились. В технологическом процессе есть обязательные повторяющиеся операции - электроочистка, активация и т.д. Для каждой кнопочки можно было бы сохранить пользовательскую настройку, как в автомагнитоле.
Это особенно пригодилось бы при использовании метода селективного натирания, когда руки кроме того что в перчатках, да еще и занятые (держать и крутить деталь, анод и т.п.). В таком случае крутить туда-сюда ручки бывает немного не удобно. А представьте заказ из 10-15 одинаковых деталюшек... Сам источник питания работает отлично (тьфу, тьфу, тьфу налево), не пожалел ни разу.
Спасибо Вам еще раз. | | 12.10.2010 |
