Приклади використання джерел живлення BVP Electronics



Не маючи блока живлення не лізь до розетки.
Народна перетворювальна мудрість

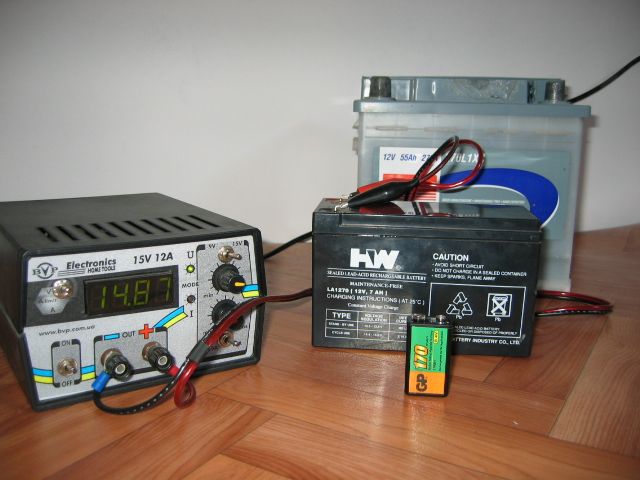

    Зарядка автомобильного аккумулятора

  1. Разместите источник питания на рабочем месте, обеспечив удобство работы с источником и условия естественной вентиляции.
  2. Установите выключатель "ON/OFF", расположенный на передней панели источников в положение "OFF".
  3. Подключите сетевой шнур питания к питающей сети.
  4. Включите питающее напряжение сетевым выключателем "POWER", который находится на задней панели источника.
  5. Включите источник питания без нагрузки (переместив тумблеры "ON/OFF" в положение "ON").
  6. Установите регулятором напряжения максимальное выходное напряжение равным 15V.
  7. Переключателем "A limit/A out" выберите положение "A limit".
  8. Установите значение тока "A limit" на уровне 1/10 емкости аккумулятора для десятичасового режима зарядки, либо другое необходимое значение.
  9. Переключателем "A limit/A out" выберите положение "A out".
  10. Выключите источник (переместив тумблер "ON/OFF" в положение "OFF").
  11. Соблюдая полярность проводов, соедините выходные клеммы источника питания с аккумулятором.
    ПРЕДУПРЕЖДЕНИЕ: неправильное подключение полюсов аккумулятора, даже при выключенном источнике питания, может привести к поломке источника, вызванной встречным током аккумулятора.
  12. Включите источник питания (переместив тумблеры "ON/OFF" в положение "ON"). Если все сделано правильно, то источник будет находиться в режиме стабилизации тока, и в цепи аккумулятора будет протекать выставленный зарядный ток.
  13. Отключите по истечении 10 часов источник питания и отсоедините заряженный аккумулятор.
  ПРИМЕЧАНИЕ: Если установить напряжение стабилизации на уровне напряжения заряженного аккумулятора (для автомобильного 13.8V) то, по мере зарядки аккумулятора, ток уменьшится, и источник автоматически перейдет в режим стабилизации напряжения. В этом случае даже при длительной работе источника исключена возможность излишнего заряда и "кипения" аккумулятора, что эквивалентно работе с генератором автомобиля.

    Аналогичным способом, установив соответствующие параметры, Вы сможете зарядить любую аккумуляторную батарею, ток заряда которой не менее 50mA.


    Установка исходных параметров работы источника питания со встроенным таймером/секундомером:

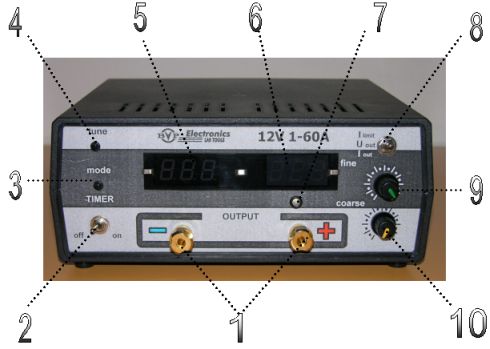

Размещение органов управления на передней панели источника производства BVP
Electronics Lab Tools 12V/60A timer
Рис. 1. Размещение органов управления на передней панели источника
производства BVP Electronics Lab Tools 12V/60A timer


1. ПОДГОТОВКА ИСТОЧНИКА К РАБОТЕ
  1. Разместите источник на рабочем месте, обеспечив удобство работы и условия естественной вентиляции.
  2. Установите выключатель таймера/секундомера 2 в положении "off".
  3. Подключите сетевой шнур питания к разъему на задней панели корпуса и питающей сети.
  4. Включите питающее напряжение сетевым выключателем "Power", находящимся на задней панели источника. При этом с небольшой задержкой загорятся цифровые индикаторы источника и заработает продувочный вентилятор. Источник питания готов к работе. Если при включении питающего напряжения подается звуковой сигнал, это означает, что предыдущий цикл работы источника был завершен неправильно (отключено питающее напряжение во время работы источника) и необходимо выполнить последовательность работ, начиная с пункта 2.

2 УСТАНОВКА ВЫХОДНОГО ТОКА
  1. Переключателем 8 выберите положение "I limit".
  2. Установите регуляторами 9 и 10 требуемый выходной ток, который отображается индикатором 7.
  3. Переключателем 8 выберите положение "I out". При включении тока нагрузки на индикаторе 7 отобразится реальный ток в цепи нагрузки.

3 УСТАНОВКА ПАРАМЕТРОВ ТАЙМЕРА / СЕКУНДОМЕРА

    Установка диапазонов работы таймера (часы, минуты, секунды).
  1. Нажмите и удерживайте кнопку 4 "tune". Мерцание разделительного знака на индикаторе 5 сообщит, что Вы находитесь в настройке диапазонов таймера.
  2. Кратковременно нажимая кнопку 4 "tune" установите необходимый диапазон таймера (H-m-s), перемещая разделительный знак в нужное положение: H - часы, m - минуты, s - секунды. Значение диапазона автоматически запоминается после прекращения мерцания разделительного знака.
Изменение тока нагрузки после окончания работы таймера: выходной ток не изменится после окончания времени работы таймера
Рис. 2
Изменение тока нагрузки после окончания работы таймера: выходной ток снизится до 10% от установленного лимита тока
Рис. 3
Изменение тока нагрузки после окончания работы таймера: выходной ток полностью отключится
Рис. 4

    Настройка значений таймера.
  1. Кратковременное нажатие кнопки 3 "mode" переводит в установку значений каждого разряда таймера.
  2. Изменение показаний разрядов производится нажатием кнопки 4 "tune" во время мерцания соответствующего разряда.
  3. После окончания мерцания цифрового индикатора 5, источник автоматически запишет исходные значения таймера.

    Настройка значений секундомера.
  1. При необходимости длительной непрерывной работы источника в значениях таймера устанавливаются нули. В данной случае, при включении тумблера 2 в положение "on" на цифровом индикаторе 5 будет отображаться длительность работы источника, начиная от секунд, с дальнейшим переходом на минуты и часы.

    Выбор программируемых режимов работы таймера.

В некоторых гальванических процессах исключен резкий обрыв протекающего тока. Для таких случаев в источнике предусмотрены несколько вариантов изменения тока нагрузки после окончания работы таймера.
  1. Исходное положение тумблера 2 - "off".
  2. Нажмите кнопку 4 "tune" и одновременно переведите тумблер 2 в положение "on".
  3. Кнопкой 3 "mode" установите нужный режим работы таймера:
    - выходной ток не изменится после окончания времени работы таймера (светятся все верхние светодиоды индикатора 5) - рис. 2;
    - выходной ток снизится до 10% от установленного лимита тока (светится верхний левый светодиод и два посередине) - рис. 3;
    - выходной ток полностью отключится (светится верхний левый светодиод и два внизу) - рис. 4.
  4. Для выхода из установки режима работы таймера верните тумблер 2 в положение "off". Запись параметров происходит автоматически.

4 РАБОТА ИСТОЧНИКА С НАГРУЗКОЙ
  1. Соблюдая полярность, подключите нагрузку к внешним клеммам источника.
  2. Включите таймер тумблером 2 (положение "on"). О работе источника с нагрузкой будут свидетельствовать красный (зеленый) индикатор 6, уменьшающееся значение показаний таймера (увеличивающееся значение показаний секундомера) и мерцающий разделительный знак индикатора 5.

5 СЕРВИСНЫЕ РЕЖИМЫ ИСТОЧНИКА ПИТАНИЯ
  1. Во время работы источника питания (тумблер 2 - в положении "on") кнопка 3 "mode" позволяет просмотреть исходное значение таймера/секундомера.
  2. Выбрав переключателем 8 положение "U out", на индикаторе 7 можно увидеть выходное напряжение на клеммах источника.
  3. Установив переключателем 8 положение "I out", на индикаторе 7 будет отображен реальный ток в цепи нагрузки.

6 ВЫКЛЮЧЕНИЕ РАБОТЫ ИСТОЧНИКА ПИТАНИЯ
  1. По истечении заданного времени работы таймера включится звуковая сигнализация. Для выключения источника и звуковой сигнализации переведите выключатель таймера 2 в положение "off". При переключении тумблера 2 в положение "off" на индикаторе 5 высветится время предыдущего цикла.
  2. В случае необходимости отключения тока нагрузки, при работе источника питания в режиме секундомера, переведите выключатель таймера 2 в положение "off".
  3. Выключите питающее напряжение источника выключателем "Power" на задней панели прибора. Время выключения/включения источника занимает несколько секунд.
