Программа "Контроллер" предназначена для управления источниками питания с цифровым управлением (модели BVP
15V/60A и BVP 30V/30A) через com-порт компьютера (с операционной системой Windows). С помощью данной программой возможно дистанционно
регулировать выходные параметры, включать и выключать, а также задавать и измерять время работы источника питания.

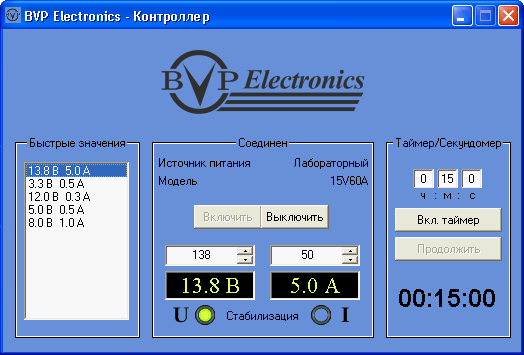

Внешний вид Контроллера представлен на картинке ниже.
Окно программы можно разделить на 3 части: информационное управляющее окно, быстрые "горячие" значения напряжений и токов,
таймер-секундомер. Рассмотрим подробнее каждую часть.
Информационное управляющее окно
Данная часть находится по центру программы и предназначена для информирования пользователя о текущем состоянии подключения,
а также для управления источником питания. В случае отсутствии связи или любой другой ошибки сюда выводятся сообщения о неполадках.
После установки связи в верхней части "рамки" отображаются наименование и модель подключенного источника питания, а в нижней -
текущее значение выходных параметров (в черных прямоугольниках) и индикаторы режима
работы (стабилизация напряжения или тока). Кнопками "Включить" и "Выключить" можно включать и выключать источник питания, а в
маленьких окошках чуть ниже - указывать напряжение и ток.
Быстрые "горячие" значения напряжений и токов
Эта часть находится слева и состоит из списка быстрых значений выходных параметров. По правому клику мышки на поле
появляется меню со следующими пунктами:
"
Установить как текущее" - позволяет установить выбранные значения напряжения и тока как текущие в источнике питания.
"
Добавить значение" - вызывает диалоговое окно с полями для ввода новых значений тока и напряжения.
"
Добавить текущее" - добавляет в список текущие значения.
"
Удалить значение" - удаляет выделенную строку из списка.
Таким образом, создав свой список часто используемых значений можно быстро перенастраивать источник питания от одного задания к другому.
Таймер-секундомер
Заключительная часть программы, находящаяся справа, - это таймер-секундомер, позволяющий задавать (или измерять) время работы
источника питания от 1 секунды до 100 часов. В полях "ч", "м" и "с" задается время работы в виде часов, минут и секунд соответственно. Если значения
всех полей равно нулю, то таймер меняется на секундомер и наоборот. После запуска таймера/секундомера источник питания автоматически включается
и на экране отображается время работы (или время оставшейся работы). По завершению таймера или нажатию кнопки "Остановить" источник питания отключается.
Текущая версия программы: 1.1 от 17 июля 2008 года.
