Как можно вывести из строя импульсный источник питания BVP Electronics

Всему свой блок питания.
Народная преобразовательная мудрость

Если у Вас в руках источник питания, производства BVP Electronics, компания благодарит Вас за выбор и доверие. Наши инженеры с удовольствием помогут отремонтировать, восстановить или даже модернизировать блок питания BVP Electronics. В помощь начинающим электронщикам, радиолюбителям, сервисным центрам, пользователям импульсных источников питания компания предлагаем ознакомиться с принципиальными схемами импульсных стабилизированных источников питания BVP Electronics. На нашем сайте Вы можете посмотреть электрические схемы на источники питания серии Home Tools, Lab Tools, BVP 900W, Bort Tools, а также ознакомиться с принципиальной схемой построения счетчика ампер-часов.

Источники питания BVP Electronics максимально адаптированы для работы в отечественных условиях. В источниках предусмотрены защиты от бросков входного сетевого напряжения (вплоть до 380 вольт), защиты выхода от перегрузки, перегрева, короткого замыкания, в некоторых моделях предусмотрена защита от переполюсовки выходных клемм при работе с аккумуляторными батареями. Во всех блоках присутствует защита выходных ключей от броска входного тока. Такая ступень защиты автоматически отключит выходные ключи и для возобновления работы необходимо перезапустить источник отключив и через некоторое время включив заново выключатель «POWER», находящийся на задней панели источника.

Есть ситуации, при которых вероятность выхода источника из строя очень велика. Рассмотрим некоторые из них:

  1. ПЕРЕПОЛЮСОВКА ВЫХОДНЫХ КЛЕММ ПРИ РАБОТЕ С АККУМУЛЯТОРОМ. Вывести источник питания из строя можно перепутав полярность выходных клемм при подключении блока к мощной аккумуляторной батарее (например, автомобильной), выходной ток которой существенно больше, чем максимальный ток у источника питания. Источник питания при этом выходит из строя, даже если Вы его не включили. В данной ситуации, в первую очередь, сгорает сборка выходных диодов (для моделей BVP 180W это диоды MBR20100, HFA08TA60, BVP 450W – 40CPQ100, HFA30PA60), после пробоя диодов происходит короткое замыкание, которое может привести к перегоранию выходного шунта и силовых дорожек платы. Рекомендуем при работе с аккумуляторами установить легкосъемный плавкий предохранитель на максимальный ток источника питания в разрыв одного из выходных проводов.
  2. ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ПИТАНИЯ НАГРУЗКИ, ВЫРАБАТЫВАЮЩЕЙ НАПРЯЖЕНИЕ БОЛЬШЕЕ, ЧЕМ МАКСИМАЛЬНОЕ ВЫХОДНОЕ НАПРЯЖЕНИЕ ИСТОЧНИКА. При соединении источников питания и активной нагрузке (например, группе аккумуляторов, генератору и т.д.), обращайте внимание, чтобы встречное напряжение не превышало максимального выходного напряжения на блоке или суммарного напряжения при соединении двух и более блоков. Т.е. нельзя к 30-ти вольтовому источнику питания подсоединять 60-ти вольтовую аккумуляторную батарею, иначе аккумулятор выведет из строя электролитический конденсатор выходного фильтра внутри источника питания.
  3. ИСПОЛЬЗОВАНИЕ ИСТОЧНИКОВ ПИТАНИЯ БЕЗ ЗАЗЕМЛЕНИЯ. При использовании источников питания без заземления возможна ситуация, что на незаземленную выходную цепь источника может попасть статический разряд или высокое напряжение относительно земли, спровоцированное подключенной активной нагрузкой. При напряжении относительно земли более киловольта может выйти из строя практически вся управляющая элементная база источника. Рекомендуем, в данном случае, заземлять один из полюсов подключенной нагрузки. В целях электробезопасности нельзя использовать источник питания без заземления выходной цепи или нагрузки!
  4. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ИСТОЧНИКОВ BVP ELECTRONICS БЕЗ РАЗЗЕМЛЕНИЯ МИНУСОВОЙ КЛЕММЫ. Производитель по умолчанию вторичную цепь источников питания заземляет по минусовой клемме через шнур сетевого питания. Поэтому, при последовательном соединении источников питания без предварительного разземления выходных клемм получается короткое замыкание по цепи заземления (рис. 1). В данном случае, ток короткого замыкания источника БП2 не только разогреет и может испортить сетевые шнуры обоих источников, но и выпалить земляные дорожки на основных платах во всех блоках питания (рис. 2). Во избежание данной ситуации, рекомендуем разземлить вторичные цепи всех источников (см. инструкцию по эксплуатации), а заземлить один из полюсов подключенной нагрузки, либо оставить заземленную цепь только в одном из источников.

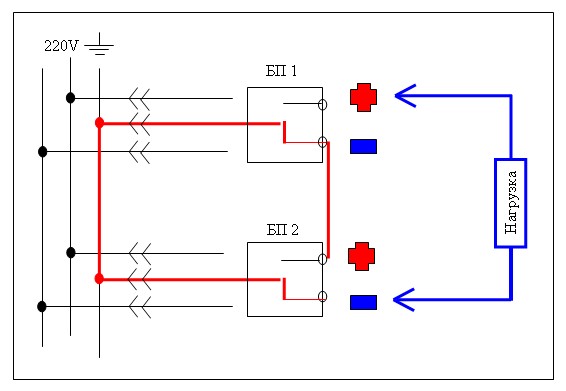

    Короткое замыкание выходной цепи БП2 при последовательном соединении источников питания без предварительного разземления минусовой клеммы источников
    Рис. 1. Короткое замыкание выходной цепи БП2 при последовательном соединении источников питания без предварительного разземления минусовой клеммы источников

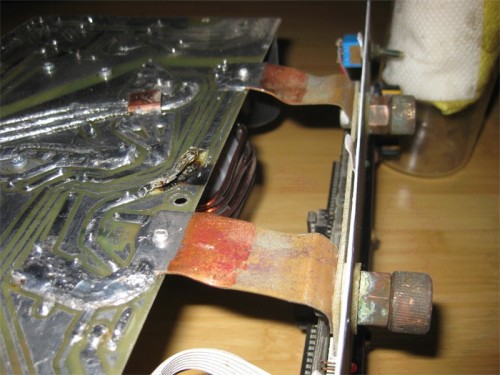

    Сгоревшая силовая дорожка при коротком замыкании по цепи заземления
    Рис. 2. Сгоревшая силовая дорожка при коротком замыкании по цепи заземления

  5. ПОДСОЕДИНЕНИЕ ИСТОЧНИКА ПИТАНИЯ BVP ELECTRONICS К НАГРУЗКЕ, ЗАЗЕМЛЕННОЙ ПО ПРОТИВОПОЛОЖНОМУ ПОЛЮСУ. Производитель источников питания вторичную цепь по умолчанию заземляет по минусовой клемме через шнур сетевого питания. Поэтому, при подключении к источнику питания оборудования (например, гавльванической ванны), имеющее заземление по противоположному (положительному) полюсу получаем короткое замыкание по цепи заземления. В данной ситуации часть мощности источника питания направлена на выходные шнуры, а часть - на входной сетевой шнур. Ток короткого замыкания источника питания может не только разогреть и испортить сетевой шнур, так и выпалить земляные дорожки на основной плате источника питания. Рекомендуем при использовании заземленной нагрузки разземлить вторичную цепь источника питания (см. инструкцию).
  6. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ БЛОКОВ С РАЗНЫМИ ВЫХОДНЫМИ ПАРАМЕТРАМИ. При последовательном подключении источников, необходимо, чтобы все источники были с одинаковым номиналом выходного тока. В противном случае, при коротком замыкании или перегрузке больший по току блок питания (БП2 на рис. 3) может вывести из строя меньший по току блок (БП1). В данной ситуации, выйти из строя могут сборка выходных диодов, выходной шунт и силовые дорожки платы у источника питания БП1. Рекомендуем для увеличения выходного напряжения производить последовательное соединение источников, имеющих одинаковый номинал выходного тока, учтя при этом пункт 4 данной статьи.

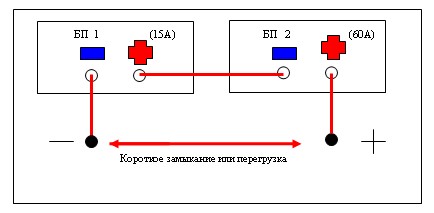

    Выход из строя БП1(максимальный ток которого рассчитан на 15А) встречным током БП2 (60А) при последовательное соединение источников питания
    Рис. 3. Выход из строя БП1(максимальный ток которого рассчитан на 15А) встречным током БП2 (60А) при последовательное соединение источников питания

  7. ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ БЛОКОВ С РАЗНЫМИ ВЫХОДНЫМИ ПАРАМЕТРАМИ. При параллельном подключении источников, необходимо, чтобы все источники были с одинаковым номиналом выходного напряжения. В противном случае при включении источников питания, даже без нагрузки, больший по напряжению блок питания может вывести из строя меньший по напряжению блок. В данной ситуации, выйдет из строя, как минимум, электролитический конденсатор выходного фильтра внутри меньшего по напряжению источника питания (аналогичная ситуация описана в пункте 2). Рекомендуем для увеличения выходного тока соединять параллельно источники с одинаковым номиналом выходного напряжения.

Во избежание описанных и других ситуаций, при которых вероятность выхода из строя источника питания очень велика, рекомендуем внимательно изучить инструкцию по эксплуатации, соблюдать требования электробезопасности и условия эксплуатации источников питания.


Удачных Вам экспериментов!
